产品展示

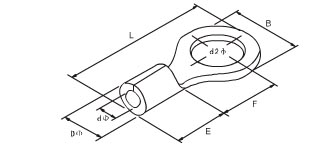

圆型裸端头(TO型)

产品名称：圆型裸端头(TO型)

产品编号：WF

详细说明：

产品概述

导线截面0.5-1.5mm²(美国线规22-16) 最大电流:1max=19A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 1.25-3	#8	3.2	5.7	12.6	4.95	4.8	3.4	1.7
RNBS 1.25-3.5	#10	3.7	5.7	12.6	4.95
RNBM 1.25-3.5	#8	3.7	6.6	14.4	6.3
RNBL 1.25-3.5	#10	3.7	8.0	15.8	7.0
RNBS 1.25-4	#8	4.3	6.6	14.4	6.3
RNBL 1.25-4	#8	4.3	8.0	15.8	7.0
RNB 1.25-5	#10	5.3	8.0	15.8	7.0
RNB 1.25-6	1/4	6.4	11.6	21.8	11.1
RNB 1.25-8	1/4	8.4	11.6	21.8	11.1
RNB 1.25-10	5/16	10.5	13.6	25.5	13.6

导线截面1.5-2.5mm²(美国线规16-14 最大电流:1max=27A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 2-3	#4	3.2	6.6	12.3	4.3	4.8	4.1	2.3
RNBS 2-3.5	#6	3.7	6.6	12.3	4.3
RNBM 2-3.5	#6	3.7	6.6	16.0	7.0
RNBL 2-4	#6	3.7	8.5	16.8	7.75
RNBS 2-4	#8	4.3	6.6	16.0	7.0
RNBL 2-4	#8	4.3	8.5	16.8	7.75
RNBS 2-5	#10	5.3	8.5	16.8	7.75
RNBL 2-5	#10	5.3	9.5	16.8	7.25
RNB 2-6	1/4	6.4	12.0	21.8	11.0
RNB 2-8	5/16	8.4	12.0	21.8	11.0
RNB 2-10	3/8	10.5	13.6	25.5	13.9
RNB 2-12	1/2	13.0	19.2	3.1	16.5

导线截面2.5-4mm²(美国线规14-12) 最大电流:1max=37A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 3.5-4	#8	4.3	8.0	18.0	7.7	6.0	5.0	3.0
RNBS 3.5-5	#10	5.3	8.0	18.0	7.7
RNBL 3.5-5	#10	5.3	12.0	21.4	7.7
RNB 3.5-6	1/4	6.4	12.0	21.4	7.7

导线截面4-6mm²(美国线规12-10) 最大电流:1max=48A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 5.5-3.5	#6	3.7	7.2	15.7	5.9	6.8	5.6	3.4
RNBS 5.5-4	#8	4.3	7.2	15.7	5.9
RNBL 5.5-4	#8	4.3	9.5	19.8	8.3
RNB 5.5-5	#10	5.3	9.5	19.8	8.3
RNB 5.5-6	1/4	6.4	12.0	25.8	13.0
RNB 5.5-8	5/16	8.4	15.0	28.0	13.7
RNB 5.5-10	3/8	10.5	15.0	28.0	13.7
RNB 5.5-12	1/2	13.0	19.2	32.4	16.0

导线截面6-10mm²(美国线规8) 最大电流:1max=62A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 8-4	#8	4.3	8.8	23.8	9.3	8.5	7.2	4.5
RNBS 8-5	#10	5.3	8.8	23.8	11.1
RNBM 8-5	#10	5.3	12.0	23.8	9.3
RNBL 8-5	#10	5.3	15.0	29.8	13.8
RNBS 8-6	1/4	6.4	12.0	23.8	9.3
RNBL 8-6	1/4	6.4	15.0	29.8	13.8
RNB 8-8	5/16	8.4	15.0	29.8	13.8
RNB 8-10	3/8	10.5	15.0	29.38	13.8
RNB 8-12	1/2	13.0	20.0	33.5	15.0

导线截面10-16mm²(美国线规6) 最大电流:1max=88A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 14-4	#8	4.3	12.0	29.8	13.3	10.5	9.0	5.8
RNB 14-5	#10	5.3	12.0	29.8	13.3
RNBS14-6	1/4	6.4	12.0	29.8	13.3
RNBL 14-6	1/4	6.4	16.0	32.8	13.3
RNB 14-8	5/16	8.4	16.0	32.8	14.5
RNB 14-10	3/8	10.5	16.0	32.8	14.5
RNB 14-12	1/2	13.0	22.0	41.0	19.5

导线截面16-25mm²(美国线规4) 最大电流:1max=115A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNBS 22-5	#10	5.3	12.2	33.2	14.5	12.0	11.5	7.7
RNBL 22-5	#10	5.3	16.5	33.7	13.5
RNBS 22-6	1/4	6.4	12.2	33.2	14.5
RNBL 22-6	1/4	6.4	6.5	33.7	13.5
RNB 22-8	5/16	8.4	16.5	33.7	13.5
RNB 22-10	3/8	10.5	16.5	33.7	13.5
RNB 22-11	7/16	11.5	22.0	42.5	19.5
RNB 22-12	1/2	13.0	22.0	42.5	19.5

导线截面35-50mm²(美国线规2) 最大电流:1max=160A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 38-5	#10	5.3	15.3	39.0	18.3	14.0	13.3	9.4
RNB 38-5	1/4	6.4	15.3	39.0	18.3
RNBS 38-8	5/16	8.4	15.3	39.0	18.3
RNBL 38-8	5/16	8.4	22.0	42.7	17.7
RNBS 38-10	3/8	10.5	15.3	39.0	18.3
RNBL 38-10	3/8	10.5	22.0	42.7	17.7
RNB 38-11	7/16	11.5	22.0	42.7	17.7
RNB 38-12	1/2	13.0	22.0	42.7	17.7

导线截面50-70mm²(美国线规1/0) 最大电流:1max=215A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 60-6	1/4	6.4	22.0	49.7	20.7	18.0	15.4	11.4
RNB 60-8	5/16	8.4
RNB 60-10	3/8	10.5
RNB 60-11	7/16	11.5
RNB 60-12	1/2	13.0
RNB 60-14	9/16	15.0
RNB 60-16	5/8	17.0	32.0	57.0	23.5
RNB 60-18	11/16	19.0
RNB 60-20	3/4	21.0
RNB 60-22	7/8	23.0

导线截面70-95mm²(美国线规2/0) 最大电流:1max=235A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 70-6	1/4	6.4	22.0	51.0	20.0	19.0	17.4	13.3
RNB 70-8	5/16	8.4
RNB 70-10	3/8	10.5
RNB 70-11	7/16	11.5
RNB 70-12	1/2	13.0
RNB 70-14	9/16	15.0
RNB 70-16	5/8	17.0	32.0	61.0	26.0
RNB 70-18	11/16	19.0
RNB 70-20	3/4	21.0
RNB 70-22	7/8	23.0

导线截面95-120mm²(美国线规3/0) 最大电流:1max=255A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 80-6	1/4	6.4	27.0	54.2	20.7	20.0	19.5	14.5
RNB 80-8	5/16	8.4
RNB 80-10	3/8	10.5
RNB 80-11	7/16	11.5
RNB 80-12	1/2	13.0
RNB 80-14	9/16	15.0
RNB 80-16	5/8	17.0	32.0	68.0	32.0
RNB 80-18	11/16	19.0
RNB 80-20	3/4	21.0
RNB 80-22	7/8	23.0

导线截面120-150mm²(美国线规4/0) 最大电流:1max=300A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 100-6	1/4	6.4	28.5	55.6	20.4	21.0	22.1	16.4
RNB 100-8	5/16	8.4
RNB 100-10	3/8	10.5
RNB 100-11	7/16	11.5
RNB 100-12	1/2	13.0
RNB 100-14	9/16	15.0
RNB 100-16	5/8	17.0	32.0	69.0	32.0
RNB 100-18	11/16	19.0
RNB 100-20	3/4	21.0
RNB 100-22	7/8	23.0

导线截面150-185mm²(美国线规250/300MCB) 最大电流:1max=395A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 150-8	5/12	8.4	36.0	66.0	23.0	27.0	26.6	19.5
RNB 150-10	3/8	10.5
RNB 150-11	7/16	11.5
RNB 150-12	1/2	13.0
RNB 150-14	9/16	15.0
RNB 150-16	5/8	17.0
RNB 150-18	11/16	19.0
RNB 150-20	3/4	21.0	36.0	81.0	36.0
RNB 150-22	7/8	23.0
RNB 150-24	15/16	25.0
RNB 150-27	1	28.0

导线截面185-240mm²(美国线规300/350MCB) 最大电流:1max=440A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 180-8	5/12	8.4	38.0	696.0	24.5	28.5	28.5	19.5
RNB 180-10	3/8	10.5
RNB 180-11	7/16	11.5
RNB 180-12	1/2	13.0
RNB 180-14	9/16	15.0
RNB 180-16	5/8	17.0
RNB 180-18	11/16	19.0
RNB 180-20	3/4	21.0	38.5	86.6	36.0
RNB 180-22	7/8	23.0
RNB 180-24	15/16	25.0
RNB 180-27	1	28.0

导线截面240-300mm²(美国线规400/500MCB) 最大电流:1max=470A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 200-8	5/12	8.4	44.0	72.0	24.5	31.5	28.5	21.0
RNB 200-10	3/8	10.5
RNB 200-11	7/16	11.5
RNB 200-12	1/2	13.0
RNB 200-14	9/16	15.0
RNB 200-16	5/8	17.0
RNB 200-18	11/16	19.0
RNB 200-20	3/4	21.0	44.0	91.0	39.0
RNB 200-22	7/8	23.0
RNB 200-24	15/16	25.0
RNB 200-27	1	28.0

导线截面300-400mm²(美国线规500/600MCB) 最大电流:1max=650A

编号	美制螺栓号	螺栓口直径	尺寸
编号	美制螺栓号	螺栓口直径	B(mm)	L(mm)	Fφ(mm)	Eφ(mm)	Dφ(mm)	dφ(mm)
RNB 325-8	5/12	8.4	50.0	88.0	33.5	35.5	37.5	28.0
RNB 325-10	3/8	10.5
RNB 325-11	7/16	11.5
RNB 325-12	1/2	13.0
RNB 325-14	9/16	15.0
RNB 325-16	5/8	17.0
RNB 325-18	11/16	19.0
RNB 325-20	3/4	21.0	50.5	105.7	45.0
RNB 325-22	7/8	23.0
RNB 325-24	15/16	25.0
RNB 325-27	1	28.0
